Chi tiết bản vẽ sơ đồ nguyên lý hệ thống chữa cháy Sprinkler

Bạn đã biết sơ đồ nguyên lý hệ thống chữa cháy Sprinkler chưa? Nó hoạt động như thế nào? Cùng điểm qua bài viết dưới đây của Ngày Đêm nhé.

Click nhận ngay báo giá thi công hệ thống PCCC rẻ nhất thị trường

1. Sơ đồ nguyên lý hệ thống chữa cháy Sprinkler

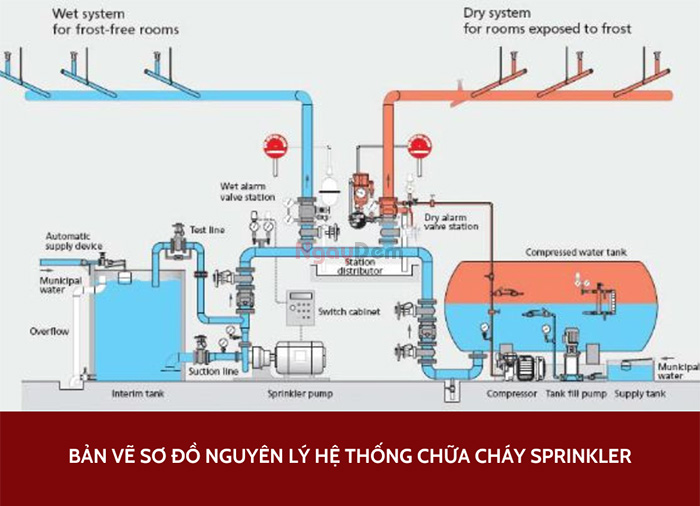

Dưới đây là hình vẽ hệ thống chữa cháy Sprinkler:

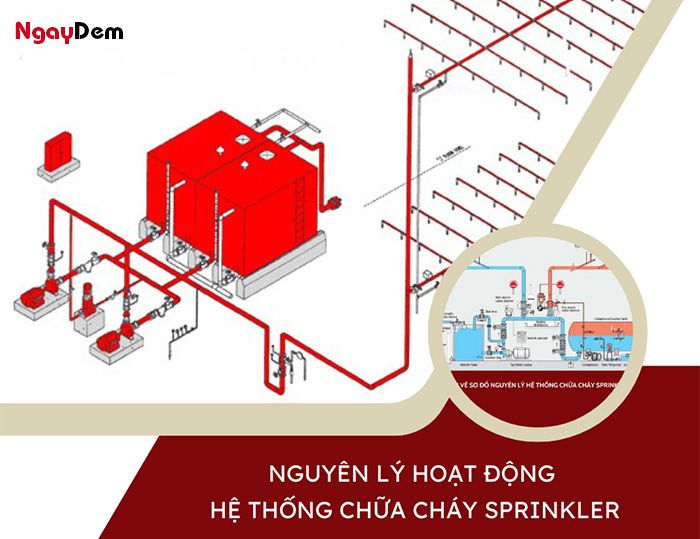

2. Nguyên lý hoạt động hệ thống chữa cháy Sprinkler

2.1. Trong điều kiện bình thường

Hệ thống đường ống luôn duy trì một áp lực làm việc cố định. Do áp lực này được duy trì bởi máy bơm bù. Tuy nhiên, do các yếu tố bên ngoài, luôn có sự thất thoát nước từ mạng đường ống về nguồn cấp nước. Chẳng hạn qua các van không hoàn toàn kín.

Khi xảy ra sự thất thoát này, áp lực trong hệ thống sẽ dần giảm xuống mức ngưỡng áp lực khởi động của công tắc áp lực điều khiển máy bơm bù làm việc.

Khi đó, tín hiệu điện sẽ được truyền về tủ trung tâm điều khiển. Trung tâm điều khiển sẽ kích hoạt các rơle để bật máy bơm bù và cung cấp thêm nước để bù đắp sự thất thoát trên đường ống, đồng thời tạo ra tín hiệu báo cáo trạng thái làm việc của máy bơm bù.

Khi áp lực trong đường ống đạt đến giá trị áp lực làm việc ban đầu. Công tắc áp lực sẽ đạt đến ngưỡng ngắt, làm ngắt nguồn điện cung cấp cho máy bơm bù, đồng nghĩa với việc ngưng hoạt động của máy bơm bù.

2.2. Khi nhiệt độ tại khu vực có đám cháy tăng lên

Đạt đến nhiệt độ kích hoạt của đầu phun Sprinkler, đầu phun Sprinkler sẽ được kích hoạt. Nước trong hệ thống, dưới áp lực, sẽ được phun vào khu vực cháy, đồng thời máy bơm bù tiếp tục hoạt động.

Tuy nhiên, do lưu lượng nước cần để chữa cháy lớn, áp lực trong hệ thống sẽ giảm nhanh chóng. Mặc dù máy bơm bù hoạt động, nhưng không đủ để cung cấp đủ nước cho quá trình chữa cháy. Do đó áp lực trong hệ thống đường ống tiếp tục giảm. Khi áp lực nước trong đường ống giảm xuống ngưỡng làm việc của công tắc áp lực điều khiển máy bơm chữa cháy, công tắc này sẽ được kích hoạt.

Máy bơm chữa cháy chính sẽ khởi động lại và tiếp tục cung cấp nước cho hệ thống chữa cháy. Đồng thời, trung tâm điều khiển sẽ điều khiển rơle để ngắt nguồn điện của máy bơm bù, làm cho máy bơm bù ngừng hoạt động. Đồng thời, trung tâm điều khiển cũng phát ra tín hiệu báo động và thông báo trạng thái làm việc của các máy bơm.

Trong trường hợp máy bơm chữa cháy chính gặp sự cố và không hoạt động. Sau một khoảng thời gian nhất định, trung tâm điều khiển chữa cháy tự động sẽ điều khiển rơle để bật máy bơm chữa cháy dự phòng. Cung cấp nước cho quá trình chữa cháy.

Sau khi hoàn tất quá trình chữa cháy, hệ thống cần được tắt. Các đầu phun Sprinkler đã được kích hoạt cần phải được thay thế. Các thiết bị chính cần phải được bảo dưỡng, và hệ thống cần phải được đưa về trạng thái trực.

Hy vọng bài viết giúp bạn hiểu hơn về sơ đồ nguyên lý hệ thống chữa cháy Sprinkler và quá trình hoạt động chữa cháy.
