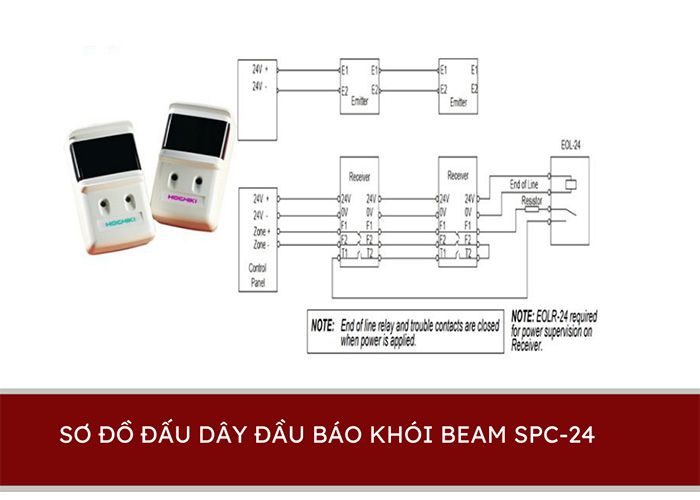

Bản vẽ sơ đồ đấu dây đầu báo khói Beam SPC-24 Hochiki

Bạn đã biết bản vẽ sơ đồ đấu dây đầu báo khói Beam SPC-24 chưa? Nếu chưa hãy tham khảo ngay bài viết dưới đây để hiểu rõ hơn về sản phẩm này nhé.

Contents

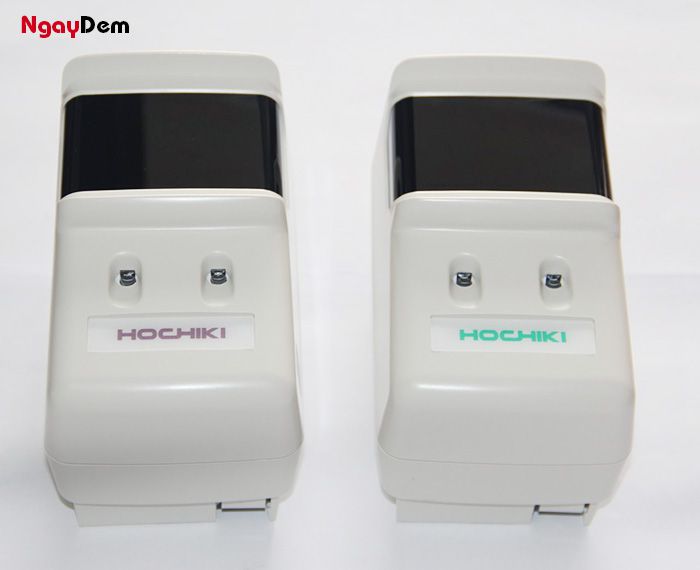

1. Thông số về đầu báo khói Beam SPC-24

Điện áp làm việc: 24VDC.
Điện áp cung cấp: Từ 19VDC đến 33VDC.
Dòng giám sát đầu phát: 50μA @ 24VDC (ở 25°C).
Dòng giám sát đầu thu: 200μA @ 24VDC (ở 25°C).
Dòng khi báo động và báo lỗi: 20mA @ 24VDC.
Nhiệt độ làm việc: Từ 14°F đến 122°F. Nhiệt độ lắp đặt theo chuẩn UL: Từ 32°F đến 100°F.
Kiểm tra độ nhạy tấm film: Đầu phát +/- 0.5°, đầu thu +/- 1.0°.
Kích thước: 3.2″ W x 5.5″ H x 4.0″ D, có thể gắn trên tường hoặc trên hợp đơn.
Độ ẩm tối đa: 95% R.H. không gây ngưng tụ.

2. Sơ đồ đấu dây đầu báo khói Beam SPC-24

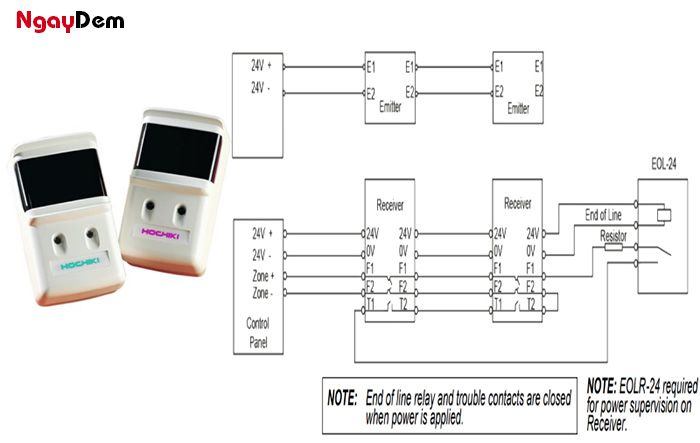

Bản vẽ sơ đồ đấu dây như sau:

Bản vẽ sơ đồ đấu dây đầu báo khói beam PC-24

3. Thử đầu báo khói Beam SPC-24

Khi thử đầu báo cháy, có hai cách thực hiện:

Cách 1: Thử bằng lưới thử của đầu báo

Sử dụng lưới thử đầu báo để tạo ra sự kích hoạt giả đối với đầu báo cháy.

Cách 2: Thử bằng khói

Chuẩn bị một cái chậu kim loại lớn.
Đặt nhiều giẻ vụn trong chậu và đốt cháy chúng.
Dập tắt lửa sau khi đã tạo ra đủ khói, để khói bốc lên và bay qua đầu báo ít nhất trong vòng 30 giây. Khi đó, đầu báo cháy sẽ kích hoạt và báo cháy.
Khi đầu báo cháy được kích hoạt trong quá trình thử nghiệm, đèn LED trên đầu thu sẽ sáng màu đỏ, chỉ ra tình trạng báo cháy.

4. Lưu ý khi lắp đặt đầu báo khói

Sau khi tìm hiểu về sơ đồ đấu dây đầu báo khói beam SPC-24 thì bạn cần phải lưu ý về cách lắp đặt sau:

Đảm bảo không có bất kỳ vật thể nào che chắn đầu báo, và đầu báo có thể di chuyển trong phạm vi đường truyền ánh sáng.
Đầu báo phải được lắp đặt trên một bề mặt phẳng và chắc chắn để đảm bảo hoạt động đúng cách.
Đầu báo thường được lắp đặt dọc theo bức tường, và việc này phải được thực hiện một cách cẩn thận để đảm bảo đúng hướng.
Bức tường phải là phẳng và không bị ảnh hưởng bởi các yếu tố môi trường như nhiệt độ, độ ẩm, và ánh sáng mặt trời.
Nếu đầu báo được lắp đặt trên giá đỡ dạng thanh kim loại, đảm bảo giá đỡ này chắc chắn để tránh lệch hướng hoặc hỏng hóc.

5. Mua đầu báo khói ở đâu giá rẻ?

Ngày Đêm đơn vị chuyên cung cấp thiết bị báo cháy, chữa cháy chính hãng, giá rẻ, đảm bảo chất lượng. Cùng với đó là các dịch vụ: thi công, lắp đặt, bảo trì, bảo dưỡng hệ thống PCCC chuyên nghiệp.

Nếu bạn đang có nhu cầu mua thiết bị báo cháy thì không thể bỏ qua đơn vị chúng tôi. Liên hệ để được tư vấn, báo giá nhanh nhất nhé.

Hy vọng bài viết sơ đồ đấu dây đầu báo khói beam spc-24 giúp bạn hiểu rõ hơn về đầu báo khói. Nếu có thắc mắc liên hệ 091.929.7766 để được giải đáp nhé.
