Bản vẽ sơ đồ đấu dây báo cháy thường và địa chỉ

Sơ đồ đấu dây báo cháy là một phần quan trọng trong quá trình thi công lắp đặt hệ thống báo cháy. Sơ đồ này giúp đảm bảo rằng việc kết nối các thiết bị báo cháy được thực hiện đúng theo tiêu chuẩn và đúng với kế hoạch thiết kế.

1. Bản vẽ sơ đồ đấu dây báo cháy

Có 2 loại sơ đồ đi dây hệ thống báo cháy phổ biến hiện nay: sơ đồ đi dây hệ thống báo cháy thường và địa chỉ.

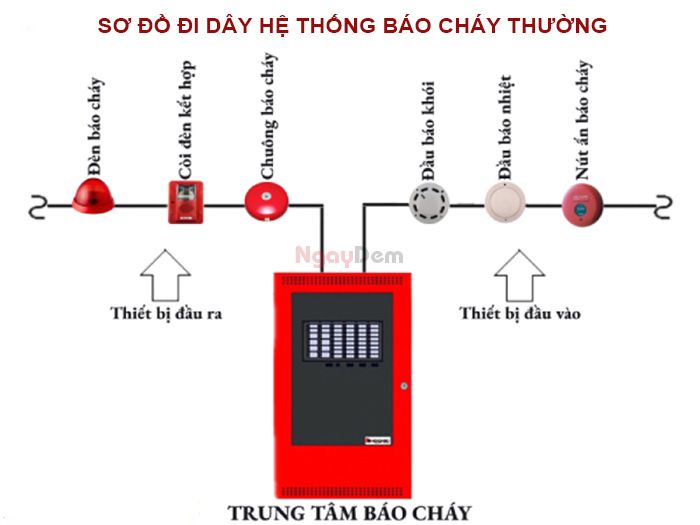

1.1. Sơ đồ đi dây cho hệ thống báo cháy thường

Sơ đồ đi dây cho hệ thống báo cháy thường sẽ được thực hiện như sau:

• Đi dây từ các thiết bị đến trung tâm báo cháy:

Các thiết bị đầu vào: đầu báo khói, đầu báo nhiệt, nút bấm báo động. Các thiết bị này cần được kết nối với tủ trung tâm báo cháy thông qua việc đi dây chặt chẽ. Các đầu báo khói thường được nối tiếp thống nhất với nhau để tạo thành mạng dây chuyền.

Chuông báo cháy: Chuông báo cháy cần đi dây để kết nối với tủ trung tâm báo cháy. Để nhận tín hiệu báo động và phát ra âm thanh cảnh báo.

• Đi dây tủ trung tâm báo cháy:

Phụ thuộc vào loại tủ trung tâm báo cháy, người thực hiện có phương án đi dây cụ thể. Có nhiều loại trung tâm với số lượng kênh khác nhau như: 2 kênh, 4 kênh, 8 kênh, 10 kênh và nhiều hơn nữa. Đi dây sẽ liên quan đến việc kết nối các thiết bị báo cháy đã đi dây từ bên ngoài vào tủ trung tâm.

1.2. Sơ đồ đi dây cho hệ thống báo cháy địa chỉ

Hệ thống báo cháy địa chỉ khác biệt và khó khăn hơn so với hệ thống báo cháy thông thường trong việc đi dây. Bởi vì hệ thống địa chỉ yêu cầu việc kết nối các thiết bị theo đúng địa chỉ được xác định trong sơ đồ thiết kế. Nếu việc đi dây không chính xác, hệ thống sẽ không thể quét đúng.

Người thực hiện đi dây phải hiểu rõ vị trí cho phép rẽ nhánh từ đường dây chính và những vị trí không được phép rẽ nhánh. Các chi tiết đi dây phải tuân theo quy cách cụ thể để đảm bảo hệ thống hoạt động bình thường và hiệu quả. Mọi sai sót trong quá trình đi dây có thể dẫn đến sự cố hoạt động của hệ thống.

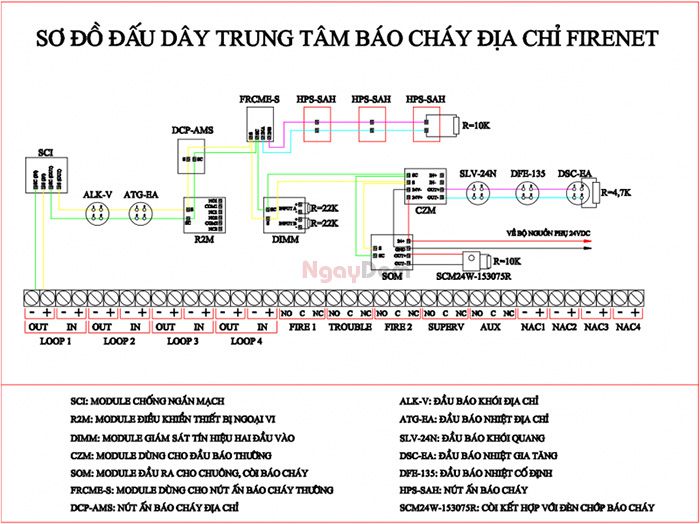

Dưới đây là hình ảnh sơ đồ đấu dây báo cháy cho hệ thống báo cháy địa chỉ:

2. Lý do nên có bản vẽ sơ đồ đi dây báo cháy

• Giúp những người thực hiện lắp đặt hiểu rõ cách thức thi công một cách chính xác.
• Giúp đảm bảo rằng hệ thống báo cháy được thi công theo tiêu chuẩn và quy cách. Điều này cực kỳ quan trọng để đảm bảo tính đáng tin cậy của hệ thống.
• Khi có vấn đề xảy ra hoặc cần thực hiện bảo trì. Sơ đồ đi dây sẽ giúp người kỹ thuật xác định vị trí của các thiết bị, dây nối và kết nối. Điều này làm cho quá trình sửa chữa và duy tu trở nên nhanh chóng và chính xác.
• Nếu bạn muốn mở rộng hoặc nâng cấp hệ thống báo cháy sau này. Sơ đồ đi dây sẽ giúp bạn hiểu rõ hệ thống hiện tại và cách thức kết nối thêm thiết bị mới một cách hợp lý.

Những thông tin trên, hy vọng sẽ giúp bạn hiểu và biết rõ sơ đồ đấu dây báo cháy trong hệ thống báo cháy thường và địa chỉ.
