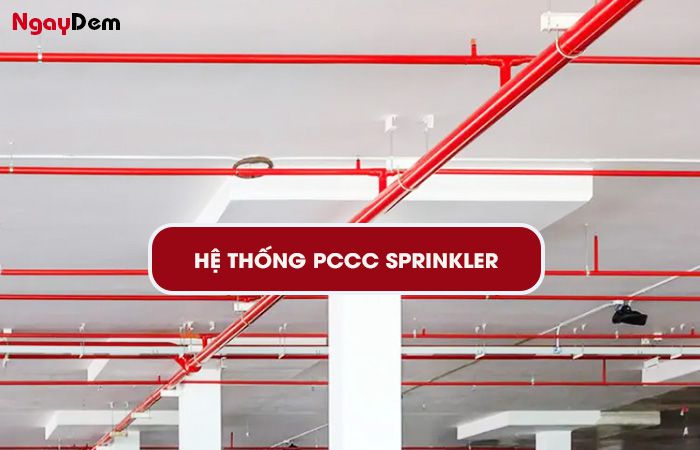

Các hệ thống PCCC Sprinkler phổ biến hiện nay
Bạn đã biết gì về hệ thống PCCC Sprinkler chưa? Để hiểu rõ hơn về hệ thống này hãy cùng đi tìm hiểu bài viết dưới đây của Ngày Đêm nhé.
Contents
1. Các hệ thống PCCC Sprinkler phổ biến
Hệ thống chữa cháy bằng sprinkler là một hệ thống sử dụng đầu phun đóng cứng luôn ở chế độ cố định, trong đó các đầu phun chỉ hoạt động khi nhiệt độ môi trường đạt đến ngưỡng xác định để chữa cháy. Do đó, hệ thống chữa cháy bằng Sprinkler chỉ có khả năng chữa cháy tại điểm (chữa cháy cục bộ) trên một diện tích bảo vệ cụ thể.
Các hệ thống chữa cháy bằng sprinkler tiêu chuẩn bao gồm các loại sau:
1.1. Hệ thống ống ướt
Đây là hệ thống tiêu chuẩn được luôn đầy nước dưới áp suất, cả ở trên và dưới van báo động của hệ thống ống ướt.
1.2. Hệ thống ống khô
Hệ thống PCCC Sprinkler ống khô là hệ thống tiêu chuẩn trong đó ống luôn được nạp khí nén ở phía trên van báo động của hệ thống ống khô và nước được nạp dưới áp suất ở phía dưới van này.
1.3. Hệ thống luân phiên khô – ướt
Đây là hệ thống tiêu chuẩn bao gồm một van báo động kết hợp hoặc một tổ hợp van báo động ống ướt và ống khô.
Hệ thống ướt hoặc luân phiên khô – ướt, kết hợp với phần cuối của hệ thống ống khô: Hệ thống này tương tự như các hệ thống đã mô tả ở trên, nhưng có quy mô nhỏ và là phần nối thêm cho hệ thống chữa cháy bằng sprinkler tiêu chuẩn.
1.4. Hệ thống có dung dịch chống đóng băng
Các hệ thống này phù hợp cho các phòng lạnh nhỏ, kho nước đá và các khu vực khác như cảng và nhà phụ trong các khu vực có tác động của băng giá. Các hệ thống này thực hiện các chức năng tương tự như hệ thống ống ướt hoặc luân phiên khô – ướt, kết hợp với phần cuối của hệ thống ống khô.
Các ống trong khu vực tác động của băng giá phải được nạp dung dịch chống đóng băng phù hợp và được lắp đặt để không có nước thâm nhập vào khu vực đó.
1.5. Hệ thống tác động trước
Đây là sự kết hợp giữa hệ thống chữa cháy bằng sprinkler tiêu chuẩn và hệ thống báo khói hoặc báo nhiệt độc lập đã được phê chuẩn và lắp đặt trong cùng khu vực như các sprinkler.

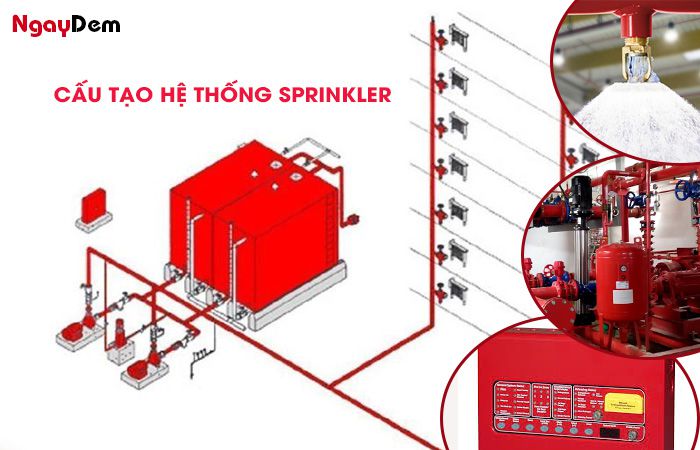

2. Cấu tạo hệ thống Sprinkler
Cấu trúc của hệ thống PCCC Sprinkler bao gồm các thành phần sau:
2.1. Trung tâm điều khiển
Nhận tín hiệu từ các thiết bị như công tắc áp lực, công tắc dòng chảy, tủ trung tâm báo cháy tự động.
Điều khiển hoạt động của máy nén khí, máy bơm và các thiết bị chữa cháy khác.
2.2. Đầu phun sprinkler
Là cảm biến nhiệt đồng thời là đầu phun nước.
Đầu phun là loại kín, nhạy cảm với nhiệt độ và chỉ mở khi nhiệt độ đạt mức nhất định.
Diện tích làm việc của đầu phun thường từ 9 đến 12 m2.
2.3. Máy bơm chữa cháy
Cung cấp nước cho hệ thống vòi phun thông qua đường ống khi hệ thống được kích hoạt.
Đặc điểm chính của máy bơm là lưu lượng nước và cột áp cần thiết.
Thường sử dụng bơm ly tâm vì dễ sử dụng, hiệu suất làm việc và độ tin cậy cao.
2.4. Cụm van, công tắc dòng chảy và áp lực
Cho nước chảy qua khi đầu phun hoạt động, tạo tín hiệu truyền về trung tâm điều khiển và kiểm tra áp suất làm việc của hệ thống.
Bình tích áp thường là các bình nước có khí nén, có nhiệm vụ bù nước đảm bảo áp suất thường trực và cung cấp nước chữa cháy. Nước trong bình không quá 75% thể tích, phần còn lại là khí nén được tạo bởi máy nén khí, áp suất trong bình không quá 10at. Thông thường, thể tích của bình từ 0,5 đến 1 m3.
3. Nguyên lý hoạt động của hệ thống PCCC Sprinkler
Khi xảy ra sự cố hỏa, dưới tác động của nhiệt từ đám cháy, khóa nóng chảy của đầu phun (thường là từ thủy ngân) sẽ tự tan chảy. Khi đó, nước từ ống dẫn sẽ tự động phun trực tiếp vào nguồn lửa.
Nước được phun ra ban đầu được cung cấp dưới áp suất duy trì trong hệ thống ống dẫn.
Trong quá trình này, các tín hiệu sẽ được truyền đến trung tâm điều khiển. Trung tâm sẽ kích hoạt các relay để bắt đầu hoạt động của máy bơm chữa cháy và duy trì nguồn nước trong hệ thống suốt quá trình hoạt động của hệ thống chữa cháy Sprinkler.
Vì vậy, có thể nói rằng hệ thống chữa cháy tự động bằng Sprinkler là vô cùng quan trọng. Nó không chỉ cảnh báo mà còn dập tắt ngọn lửa ngay từ khi bắt đầu, bảo vệ tài sản và tính mạng của mọi người.
4. Tiêu chuẩn thiết kế hệ thống đầu phun Sprinkler
Các tiêu chuẩn của hệ thống PCCC Sprinkler theo bản thiết kế:- NFPA 13: Tiêu chuẩn cho việc lắp đặt đầu phun và hệ thống chữa cháy bằng sprinkler.
- NFPA 13D: Lắp đặt hệ thống chữa cháy bằng sprinkler trong các khu vực ở một và hai gia đình và khu dân cư sản xuất.
- NFPA 13R: Lắp đặt hệ thống chữa cháy bằng sprinkler trong khu dân cư có chiều cao tối đa là bốn tầng.
- NFPA 20: Tiêu chuẩn về việc lắp đặt máy bơm cố định.
- TCVN 6305 (ISO 6182): Phòng cháy, chữa cháy – Hệ thống chữa cháy bằng sprinkler tự động.
- Tiêu chuẩn 7336-2003-Hệ thống chữa cháy bằng sprinkler tự động.
- TCVN 5040 – 1990: Thiết bị chữa cháy và chữa cháy – Biểu tượng được sử dụng trên sơ đồ chữa cháy – Yêu cầu kỹ thuật.
- TCVN 5760 – 1993: Hệ thống chữa cháy – Yêu cầu chung về thiết kế, lắp đặt và sử dụng.
5. Đơn vị lắp đặt hệ thống PCCC uy tín
Nếu bạn đang muốn lắp đặt hệ thống PCCC Sprinkler thì hãy liên hệ 091.929.7766 đơn vị Ngày Đêm nhé. Cam kết dịch vụ chuyên nghiệp, đội ngũ kinh nghiệm lâu năm an tâm với hệ thống hoạt động ổn định và đảm bảo hiệu quả.
