Các loại hệ thống chữa cháy Sprinkler sử dụng phổ biến

Hệ thống chữa cháy Sprinkler có những loại nào? Thành phần chính bao gồm những gì? Cùng Ngày Đêm đi tìm hiểu chi tiết về hệ thống chữa cháy được sử dụng phổ biến nhất hiện nay nhé.

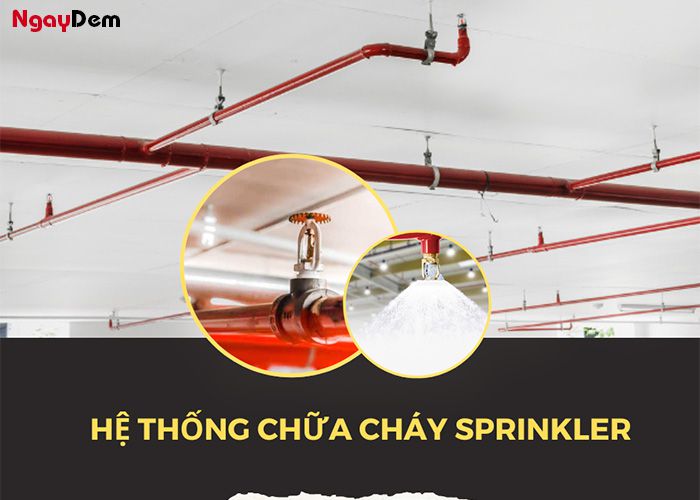

1. Các loại hệ thống chữa cháy Sprinkler

Dưới đây là các loại hệ thống chữa cháy Sprinkler sử dụng phổ biến nhất, bạn có thể tham khảo để hiểu rõ hơn về hệ thống này nhé.

1.1. Hệ thống ướt (Wet Pipe System)

Trong hệ thống này, đường ống luôn chứa nước và được kết nối với nguồn nước cung cấp. Nước được giữ ở áp lực thấp trong đường ống và sẵn sàng để phun ra ngay lập tức khi cần thiết. Hệ thống Sprinkler ướt có khả năng kiểm soát và dập tắt đám cháy nhanh chóng. Nước được phun ra trong lượng lớn, tạo ra một môi trường làm lạnh và tắt đám cháy bằng cách loại bỏ nhiệt độ cần thiết cho sự cháy.

Đầu phun Sprinkler trong hệ thống này có thiết kế đặc biệt để phản ứng với nhiệt độ của đám cháy. Khi nhiệt độ tăng lên đến mức được thiết đặt (thường là khoảng 68-79°C), đầu phun Sprinkler sẽ mở ra và cho phép nước phun ra để dập tắt đám cháy.

Hệ thống Sprinkler ướt thường được sử dụng trong nhiều môi trường khác nhau, bao gồm các tòa nhà cư dân, văn phòng, cửa hàng, trung tâm thương mại và các công trình công cộng khác. Điều này là do tính đơn giản và hiệu quả của hệ thống này.

1.2. Hệ thống xả tràn (Deluge System)

Hệ thống này được sử dụng để kiểm soát đám cháy trên diện rộng và đòi hỏi lượng nước lớn. Nước chỉ chảy ra khi van xả tràn mở ra, thường được kích hoạt bởi hệ thống báo cháy riêng biệt.

1.3. Hệ thống kích hoạt trước (Pre-Action Sprinkler system)

Hệ thống này thường được sử dụng ở những nơi cần bảo vệ chống đâm đụng hoặc trong các kho lưu trữ vật phẩm quý giá. Nước chỉ chảy ra khi đầu phun Sprinkler kích hoạt sau khi hệ thống báo cháy riêng biệt phát tín hiệu.

1.4. Hệ thống kết hợp hồng thủy (Deluge System)

Hệ thống này sử dụng đầu phun Sprinkler mở sẵn và van xả tràn để kiểm soát đám cháy nhanh chóng.

1.5. Hệ thống kết hợp hồng thủy – kích hoạt trước (Combined Dry Pipe-Preaction System)

Đây là sự kết hợp giữa hệ thống kích hoạt trước và hệ thống xả tràn. Nước chỉ chảy ra khi đầu phun Sprinkler và hệ thống báo cháy kích hoạt cùng lúc.

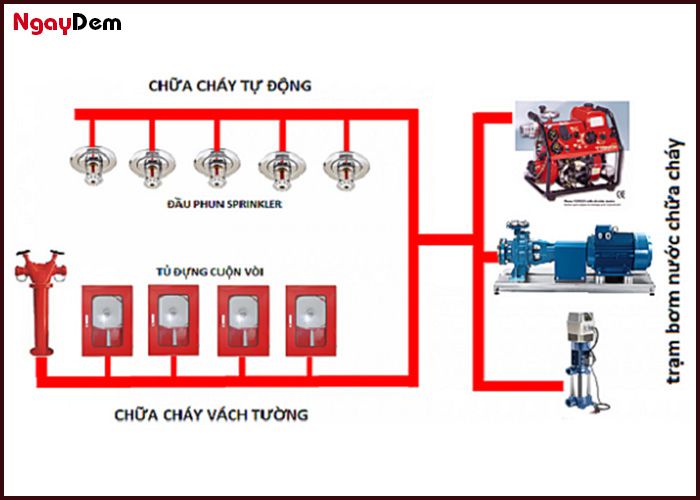

2. Thành phần của hệ thống chữa cháy tự động Sprinkler

Hệ thống chữa cháy Sprinkler là một hệ thống phòng cháy chữa cháy quan trọng và được cấu thành từ nhiều thành phần khác nhau để đảm bảo hiệu suất hoạt động. Dưới đây là một mô tả chi tiết về các thành phần chính trong hệ thống Sprinkler:

2.1. Van kiểm tra báo động (Alarm Check Valve)

Đây là một van quan trọng trong hệ thống. Van này thường đóng và nó được lắp giữa hệ thống phun nước chữa cháy và đường ống thoát nước. Chức năng của nó là mô phỏng dòng nước từ một vòi phun nước tự động duy nhất để kiểm tra áp suất và tín hiệu báo động.

2.2. Van chặn (Stop Valve)

Van dừng, hay còn gọi là van cách ly, được sử dụng để cách ly nguồn cung cấp nước. Thường được sơn màu đỏ và có tay cầm màu đen lớn. Van này khóa vị trí mở nước vào hệ thống phun nước chữa cháy và thường được trang bị.

2.3. Bơm Jacking (Jacking Pump)

Bơm Jacking là máy bơm thủ công hoặc điện, đôi khi tự động hoàn toàn, để tăng áp lực nước từ nguồn cung cấp nước đến hệ thống phun nước chữa cháy. Điều này tạo áp lực cần thiết để buộc van báo động vào vị trí đóng. Nó cũng duy trì áp lực nước trong hệ thống để giảm khả năng báo động sai do áp lực thấp.

2.4. Chuông báo động cơ (Motor Alarm Bell)

Chuông báo động cơ hoặc chiêng là một thiết bị cơ khí, được vận hành bởi dòng nước chảy trong một ống trong hệ thống phun nước chữa cháy. Nó tạo ra tín hiệu báo động âm thanh khi có nước chảy qua.

2.5. Van dừng (Check Valve)

Van dừng được sử dụng để theo dõi trạng thái (mở hoặc đóng) của van dừng. Nước trong hệ thống phun nước chữa cháy tự động thường được chia thành hai phần: cấp nước và nguồn cấp.

2.6. Van báo động (Alarm Valve)

Van báo động được sử dụng để kiểm soát luồng nước vào hệ thống phun nước chữa cháy. Khi áp lực nước ở phía phun nước chữa cháy vượt quá áp lực cung cấp nước, van này đóng. Khi áp suất cân bằng hoặc giảm dưới áp lực cung cấp nước, van sẽ mở để cho phép nước chảy vào hệ thống.

2.7. Vòi phun nước chữa cháy tự động (Automatic Sprinkler Head)

Vòi phun nước chữa cháy tự động là một phần quan trọng của hệ thống. Khi tiếp xúc với nhiệt độ đủ cao, phần nhạy cảm với nhiệt (thường là bóng đèn thủy tinh hoặc chất kết dính dễ nóng chảy) trong vòi phun này sẽ kích hoạt, cho phép nước chảy ra. Điều này giúp kiểm soát luồng nước và áp lực trong hệ thống.

2.8. Công tắc dòng chảy (Flow Switch)

Công tắc dòng chảy là một thiết trong những thiết bị của hệ thống chữa cháy Sprinkler. Thiết bị cơ điện theo dõi dòng nước trong hệ thống. Khi dòng nước được phát hiện, nó gửi tín hiệu đến bảng báo cháy hoặc thiết bị báo hiệu cảnh báo. Nó thường có thời gian trễ cơ học để ngăn chặn báo động sai do những dòng nước nhỏ hoặc dao động.

2.9. Đồng hồ đo áp suất (Pressure Gauge)

Đồng hồ đo áp suất được lắp đặt trong hệ thống phun nước chữa cháy tự động để đo áp lực của nước. Thường có hai đồng hồ: một hiển thị áp lực cấp nước và một hiển thị áp lực được đặt trước. Chênh lệch áp suất này không nên nhỏ hơn 200 KPa.

2.10. Công tắc áp suất (Pressure Switch)

Công tắc áp suất là một thiết bị cơ điện được sử dụng để giám sát áp lực nước sau van báo động. Chức năng của nó là kích hoạt một công tắc được theo dõi bởi bảng báo cháy hoặc thiết bị báo hiệu cảnh báo khi áp lực nước giảm xuống dưới mức cài đặt. Điều này là phương pháp chính để báo hiệu cảnh báo cho đội cứu hỏa rằng hệ thống Sprinkler đang hoạt động.

3. Lắp đặt hệ thống chữa cháy Sprinkler ở đâu uy tín?

Ngày Đêm đơn vị chuyên cung cấp thiết bị PCCC chính hãng và đa thương hiệu. Dịch vụ lắp đặt, bảo dưỡng, bảo trì hệ thống PCCC chuyên nghiệp được nhiều khách hàng chọn lựa.

Cam kết:

• Mọi thiết bị PCCC chính hãng, mới 100%, xuất xứ rõ ràng, tem nhãn đầy đủ.
• Giá cả phải chăng => rẻ nhất thị trường.
• Tư vấn, thiết kế hệ thống chữa cháy miễn phí
• Lắp đặt và thi công nhanh chóng, đạt chuẩn theo quy định PCCC.
• Bảo dưỡng, bảo trì hệ thống định kỳ => đảm bảo hoạt động ổn định, hiệu quả.

Hy vọng bài viết giúp bạn có thêm sự hiểu biết về hệ thống PCCC. Nếu bạn có nhu cầu lắp đặt hệ thống chữa cháy Sprinkler hãy liên hệ 091.929.7766 cho Ngày Đêm nhé.
