Cấu tạo, công dụng và lỗi thường gặp của bình tích áp là gì?

Cấu tạo và công dụng của bình tích áp là gì? Các vấn đề thường gặp và cách giải quyết ra sao? Cùng Ngày Đêm đi tìm hiểu qua bài viết dưới đây nhé.

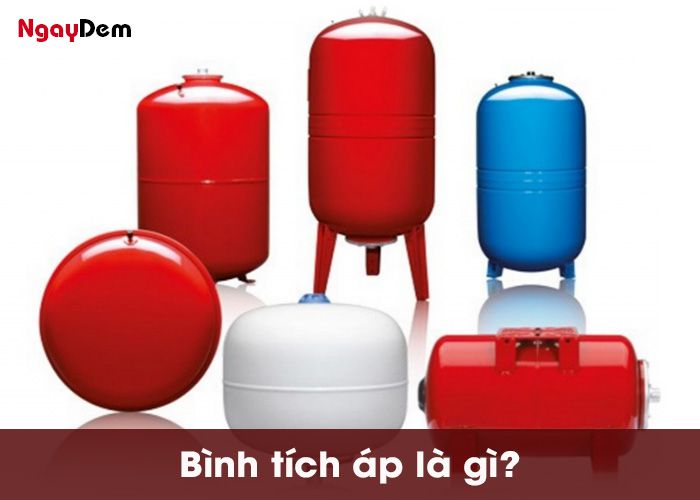

1. Khái niệm về bình tích áp

Bình tích áp là một loại bình chứa với cấu trúc chắc chắn, hoạt động dựa trên nguyên tắc nén áp suất, thường được sử dụng để lưu trữ áp lực chất lỏng. Nó tương tự như một phụ kiện kết hợp với máy bơm nước. Đặc biệt, bình tích áp không thể hoạt động độc lập mà cần có máy bơm nước đi kèm.

2. Cấu tạo bình tích áp là gì?

– Vỏ bình: Được làm từ thép hoặc inox có khả năng chịu đựng áp suất cao. Vỏ bình giữ vai trò bảo vệ và chứa các phần bên trong.

– Lõi bình:

Phần 1: Ruột bình bọc bằng cao su, được bao quanh bởi lớp khí nitơ với áp suất cố định. Sự tồn tại của lớp khí nitơ giúp duy trì áp suất trong bình khi nước vào hoặc ra.

Phần 2: Kết nối liên thông với cửa dầu thủy lực (nơi nước vào và ra).

– Mặt bích: Kết nối ruột bình với các kết nối bên ngoài. Mặt bích cũng giữ chức năng tạo khối lượng và độ kính cho bình, hạn chế biến dạng.

– Role áp suất: Thực hiện việc tự động ngắt máy bơm khi bình đầy nước và mở máy bơm khi bình cạn nước.

– Ruột bình: Được làm từ cao su tổng hợp EPDM, có khả năng đàn hồi, chống thấm nước, và không độc hại. Thiết kế hình bầu dục giúp giảm tiếp xúc giữa kim loại và nước trong bình.

– Đồng hồ đo áp suất: Sử dụng để đo áp suất bên trong bình.

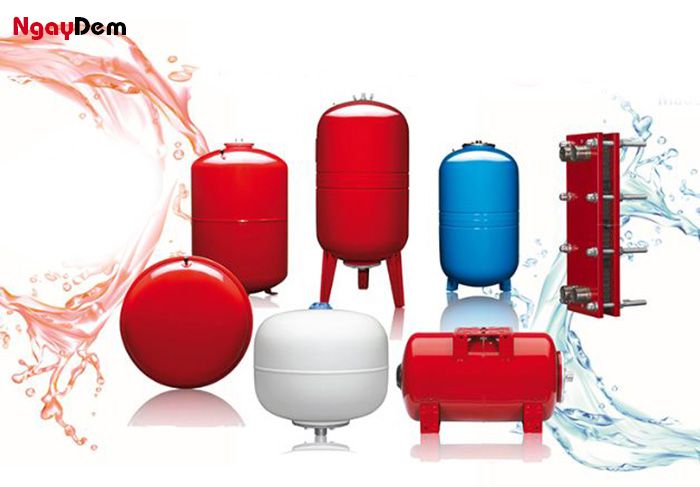

3. Phân loại bình tích áp

Sau khi hiểu biết về bình tích áp là gì? hãy xem ngay các loại bình tích áp được sử dụng phổ biến hiện nay.

3.1. Bình tích áp dùng tải trọng:

• Cấu tạo đơn giản, giá thành thấp.
• Dung tích lớn, ổn định áp suất.
• Dung tích lớn giúp giảm chi phí sửa chữa máy bơm.
• Không có năng lượng tích trữ lớn, cồng kềnh, áp suất ổn định nhưng không cao, quán tính lớn.

3.2. Bình tích áp lò xo:

• Cấu tạo vô cùng đơn giản, có giá thành thấp.
• Dung tích nhỏ, áp suất phụ thuộc vào lò xo, thường dùng cho máy nhỏ.
• Dung tích nhỏ, áp suất biến đổi theo lò xo là nhược điểm.

3.3. Bình tích áp dùng thủy khí:

• Kích thước nhỏ gọn, năng lượng tích trữ cao hơn.
• Đa dạng công dụng.
• Sử dụng khí nitơ hoặc không khí để làm khí nén.
• Quá trình đa biến khi nén sẽ tạo ra được áp suất khác nhau

4. Công dụng của bình tích áp

Nếu bạn chưa biết công dụng bình tích áp là gì? hãy cùng điểm qua những thông tin hữu ích dưới đây:

• Nguồn cung cấp của máy bơm hoạt động

Bình tích áp là nguồn cung cấp cho hệ thống thủy lực của máy bơm nước. Nó đảm bảo sự ổn định và liên tục của hoạt động hệ thống.

• Ổn định áp suất hệ thống

Bình tích áp giúp điều chỉnh và ổn định áp suất trong hệ thống thủy lực. Điều này tăng tuổi thọ của máy bơm và bảo vệ khỏi các vấn đề kỹ thuật và sự cố có thể xảy ra. Nó cũng giảm thiểu va đập thủy lực khi hệ thống tải trọng bị ngắt.

• Tích trữ năng lượng thủy lực

Bình tích áp tích trữ năng lượng thủy lực, giúp cân bằng lực sinh ra và trọng lượng của hệ thống. Điều này đóng vai trò quan trọng trong việc duy trì sự ổn định và hiệu suất hoạt động của hệ thống.

• Bổ sung nước khi cần thiết

Trong trường hợp máy bơm làm việc không đủ hiệu suất, bình tích áp sẽ bổ sung nước để đảm bảo lưu lượng và áp suất cần thiết cho hệ thống.

• Giảm lượng bọt và va đập

Bình tích áp giúp giảm lượng bọt tạo bởi máy bơm, ngăn ngừa va đập thủy lực, giảm rung xóc và tăng tuổi thọ của máy bơm, đảm bảo hoạt động trơn tru và bền bỉ.

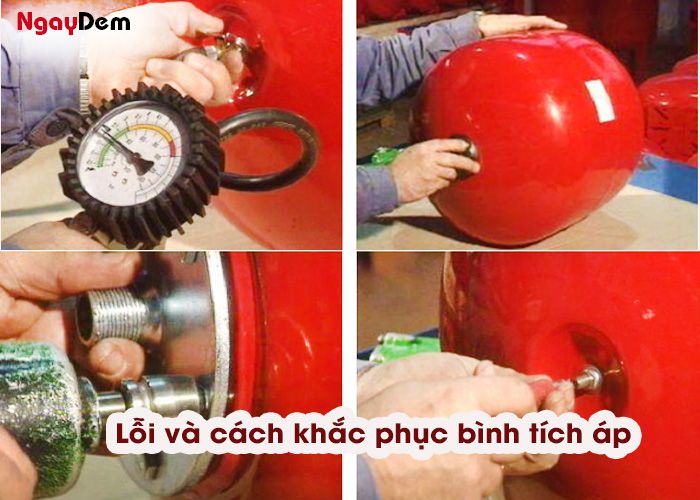

5. Một số lỗi thường gặp khi sử dụng bình tích áp

Lỗi thường gặp của bình tích áp là gì? Tham khảo một số lỗi và cách khắc phục nhanh chóng.

5.1. Bình tích áp không đẩy được nước ra ngoài

– Cách khắc phục:

• Kiểm tra đường dẫn nước để phát hiện và khắc phục bất kỳ rò rỉ nào.
• Chỉnh lại đồng hồ áp lực để đảm bảo áp suất phù hợp.
• Tháo bình tích áp để vệ sinh cọ rửa
• Kiểm tra lượng khí nén Nito và ngăn chặn rò rỉ khí, vì rò rỉ khí có thể ảnh hưởng đến hoạt động của bình.
• Đặc biệt, kiểm tra van trên đỉnh bình tích áp, vì đó là nơi quản lý việc bơm và xả khí.

5.2. Bình tích áp bị thủng

– Cách khắc phục:

• Rút hết nước trong bình bằng cách tháo giắc co và ống siết.
• Đặt bình nằm ngang và tháo ốc xiết ở đầu và cổ của bình.
• Đặt bình vào vị trí ban đầu và lắp rơ-le, đồng hồ vào bình.
• Sử dụng máy bơm khí nén để bơm khí vào bình.
• Kiểm tra lại lượng nước trong bình và kiểm tra thông số trên rơ-le.

Hy vọng bài biết mang đến thông tin hữu ích cho bạn đọc và hiểu rõ hơn về bình tích áp là gì. Nếu có thắc mắc liên hệ 091.929.7766 để được giải đáp.
