Bản vẽ sơ đồ nguyên lý hệ thống báo cháy thường và địa chỉ

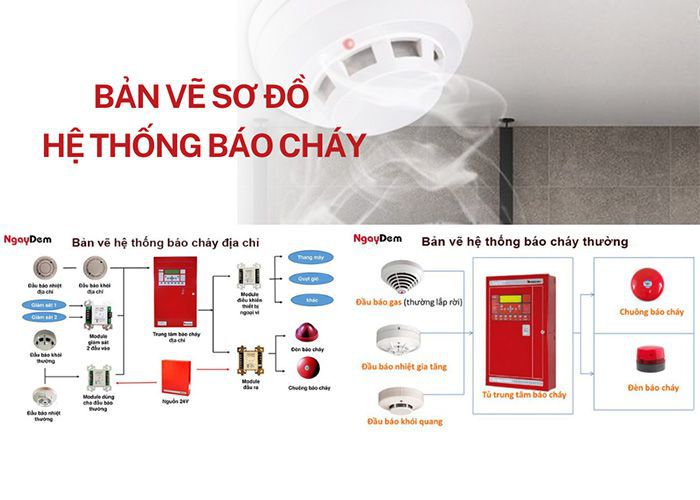

Bản vẽ sơ đồ nguyên lý hệ thống báo cháy thường và địa chỉ được thể hiện thế nào? Cùng khám phá để hiểu rõ hơn về 2 hệ thống báo cháy này nhé.

1. Bản vẽ sơ đồ nguyên lý hệ thống báo cháy thường

Hệ thống báo cháy loại thường, còn gọi là hệ thống báo cháy qui ước (zone), có các đặc điểm sau:

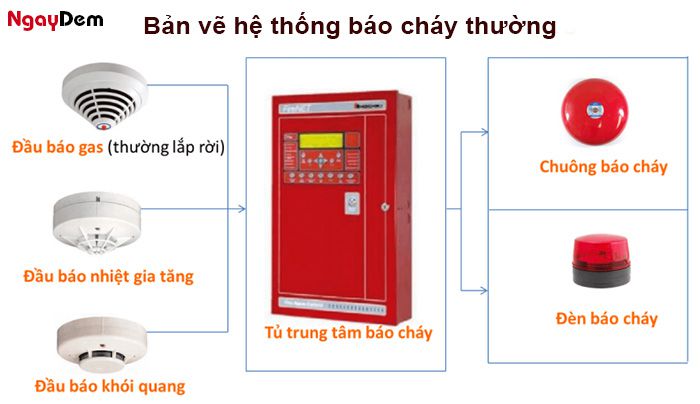

Bản vẽ sơ đồ nguyên lý hệ thống báo cháy thông thường

Zone: Trong hệ thống này, nhiều thiết bị được kết nối trên cùng một đường tín hiệu. Khi có tình huống báo cháy xảy ra, hệ thống chỉ cho biết khu vực nào đang báo động mà không xác định được vị trí chính xác như trong hệ thống báo cháy địa chỉ.
Thiết bị đầu báo: Trong mỗi zone, có thể lắp đặt các thiết bị đầu báo khói, báo nhiệt và nút nhấn để phát hiện tình huống cháy hoặc khẩn cấp.
Thiết bị đầu ra: Khi có tình huống báo cháy, các thiết bị đầu ra như còi, chuông, đèn báo sẽ kích hoạt để cảnh báo cho người trong khu vực.

Hệ thống báo cháy loại thường có sự đơn giản trong thiết kế và triển khai, tuy nhiên, hạn chế của nó là không thể xác định chính xác vị trí xảy ra sự cố trong khu vực báo động.

2. Bản vẽ hệ thống báo cháy địa chỉ

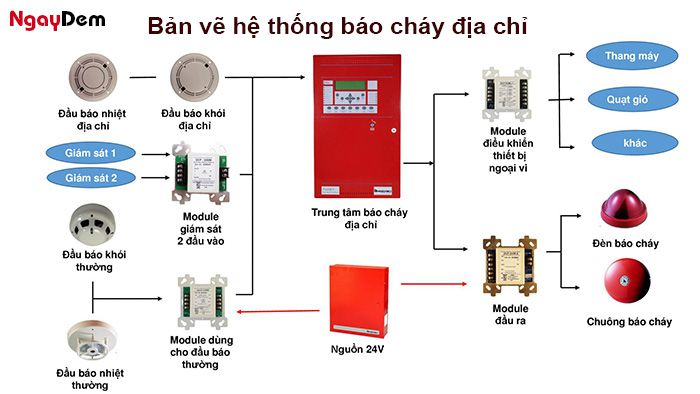

Bản vẽ sơ đồ nguyên lý hệ thống báo cháy địa chỉ được thể hiện như sau:

Xác định vị trí:

Mỗi thiết bị trong hệ thống báo cháy địa chỉ có một địa chỉ riêng biệt. Khi có tình huống báo cháy, tín hiệu sẽ gửi đến địa chỉ cụ thể. Cho phép người quản lý biết chính xác vị trí xảy ra sự cố.

Phát hiện và xử lý nhanh chóng:

Điều này giúp nhanh chóng phát hiện và xử lý đám cháy. Giảm thiểu thời gian phản ứng và nguy cơ thiệt hại.

Kết nối với máy tính:

Hệ thống có khả năng kết nối với máy tính để giám sát các hoạt động. Cung cấp thông tin chi tiết về tình trạng cháy và các thiết bị.

Lập trình linh hoạt:

Có thể lập trình hệ thống theo ý muốn thông qua phần mềm lập trình. Giúp tùy chỉnh các thiết lập và chức năng theo nhu cầu cụ thể.

Quản lý dễ dàng:

Hệ thống có khả năng kết nối nhiều tủ báo cháy để quản lý trên một thiết bị máy tính duy nhất. Việc điều khiển và giám sát trực tiếp trên máy tính giúp tiết kiệm thời gian và tối ưu hóa quản lý.

3. Hướng dẫn đọc bản vẽ nguyên lý hệ thống báo cháy

Hệ thống báo cháy thường được thiết kế tuân theo các tiêu chuẩn như TCVN 3890-200 hoặc TCVN 5738-2001.

Trung tâm báo cháy:

Là trung tâm điều khiển, nhận tín hiệu từ các thiết bị đầu vào như đầu báo khói, đầu báo nhiệt. Xử lý thông tin và gửi tín hiệu ra các thiết bị đầu ra như: đèn, chuông, còi để thông báo tình trạng cháy.

Các vùng báo cháy và màn hình điều khiển:

Trên màn hình trung tâm điều khiển, các thông tin về các vùng báo cháy sẽ được hiển thị. Điều này giúp xác định vị trí của tình huống cháy.

Thiết bị báo động:

Bao gồm các loại thiết bị như đèn chớp, chuông, còi… Khi nhận được lệnh từ trung tâm điều khiển, chúng sẽ phát ra tín hiệu báo động để cảnh báo về tình trạng cháy.

Đầu báo đầu vào:

Gồm đầu báo khói, đầu báo nhiệt và các thiết bị tương tự. Khi phát hiện tình huống cháy, chúng sẽ chuyển tín hiệu về trung tâm điều khiển để xử lý.

Công tắc khẩn cấp:

Được sử dụng để kích hoạt hệ thống báo cháy bằng tay trong trường hợp khẩn cấp.

Nguồn điện và dự phòng:

Hệ thống luôn được kết nối với nguồn điện 220V và nguồn điện dự phòng từ ắc quy. Trong trường hợp mất điện, hệ thống sẽ tự động chuyển sang nguồn điện dự phòng từ ắc quy để đảm bảo hoạt động liên tục.

Hy vọng những thông trên của Ngày Đêm giúp bạn hiểu hơn về bản vẽ sơ đồ nguyên lý hệ thống báo cháy thường và địa chỉ.
